蒸汽脱水器 |
一、蒸汽脱水器的产品用途
本产品可作为蒸汽的净化装置用于分离脱除蒸汽中携带的水滴和蒸汽溶解盐，提高供汽质量。
二、蒸汽脱水器的结构特点及工作原理
1、产品主要由筒体、丝网盘块、波纹板、异径管、自动排水阀、液位计等构成；带液滴的蒸汽上升时，较大的液滴首先被纹板捕获，并沿壁板下落，异径管的内壁也会吸附一部分液珠；丝网盘块则将捕获汽中余下的微细液滴。异径管可以减少液滴被蒸汽二次夹带的机会。
2、丝网盘块具有97-99%的空隙率，因此它的压降很小，几乎不到250Pa。
3、当筒体内的凝结水结积聚到一定高度后，设置于该处的电极输出开启排水阀的信号；当水位降设定至位置的下电极时，将输出停机的信号，即停止排水；筒体内的蒸汽不会随排水管流失。
三、蒸汽脱水器的产品要技术性能参数表 |
公称通径DN | 公称压力PN(MPa) | 最高工作压力P0(MPa) | 适用温度t(℃) | 筒体材料 | 内件材料 | 介质 | 100～300 | 1.0 | 0.8 | ≤250℃ | 20R,16MnR | 1Cr18Ni9 | 水蒸汽 |
|

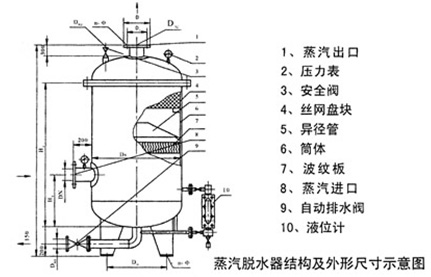

| 四、蒸汽脱水器的外形结构图及尺寸 |
|
DN | D | D1 | n-∮ | DS | H1 | H2 | H | DN1 | DN2 | D0 | n-∮ | 100 | 220 | 180 | 8-18 | 1000 | 550 | 1525 | 2400 | 65 | 25 | 700 | 3-25 | 125 | 250 | 210 | 8-18 | 1000 | 550 | 1525 | 2400 | 65 | 25 | 700 | 3-25 | 150 | 285 | 240 | 8-22 | 1200 | 620 | 1880 | 3050 | 80 | 32 | 840 | 3-25 | 200 | 340 | 295 | 8-22 | 1400 | 700 | 2240 | 3230 | 100 | 32 | 1050 | 3-25 | 250 | 395 | 350 | 12-22 | 1600 | 780 | 2340 | 3450 | 100 | 40 | 1200 | 3-30 | 300 | 445 | 400 | 12-22 | 1800 | 860 | 2550 | 3650 | 125 | 40 | 1350 | 3-30 |
|
蒸汽脱水器的产品简介 ：
蒸汽脱水器的用途是可作为蒸汽的净化装置用于分离脱除蒸汽中携带的水滴和蒸汽溶解盐，提高供汽质量。
